+7 (343) 287-08-09Монтаж печатных плат

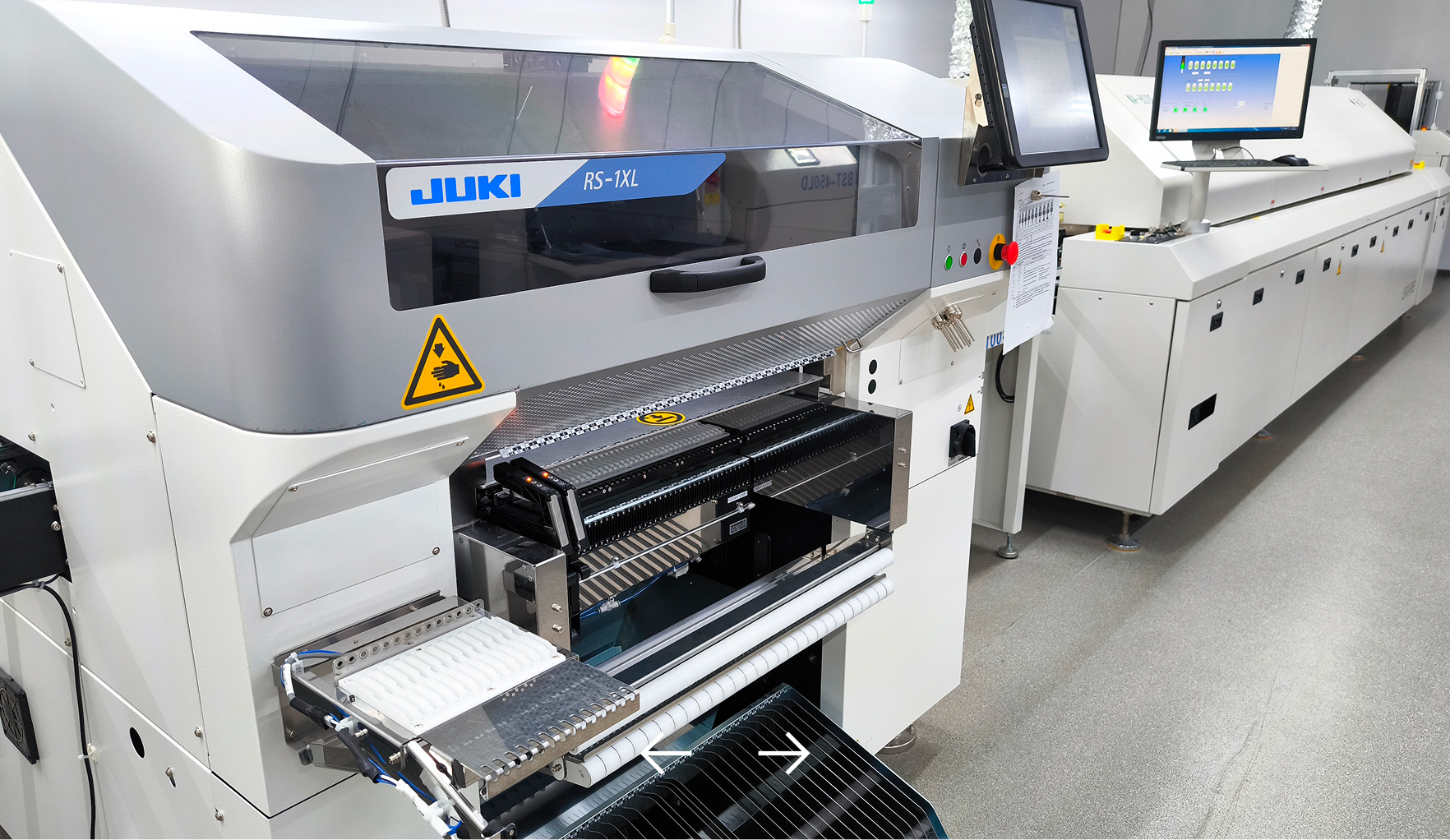

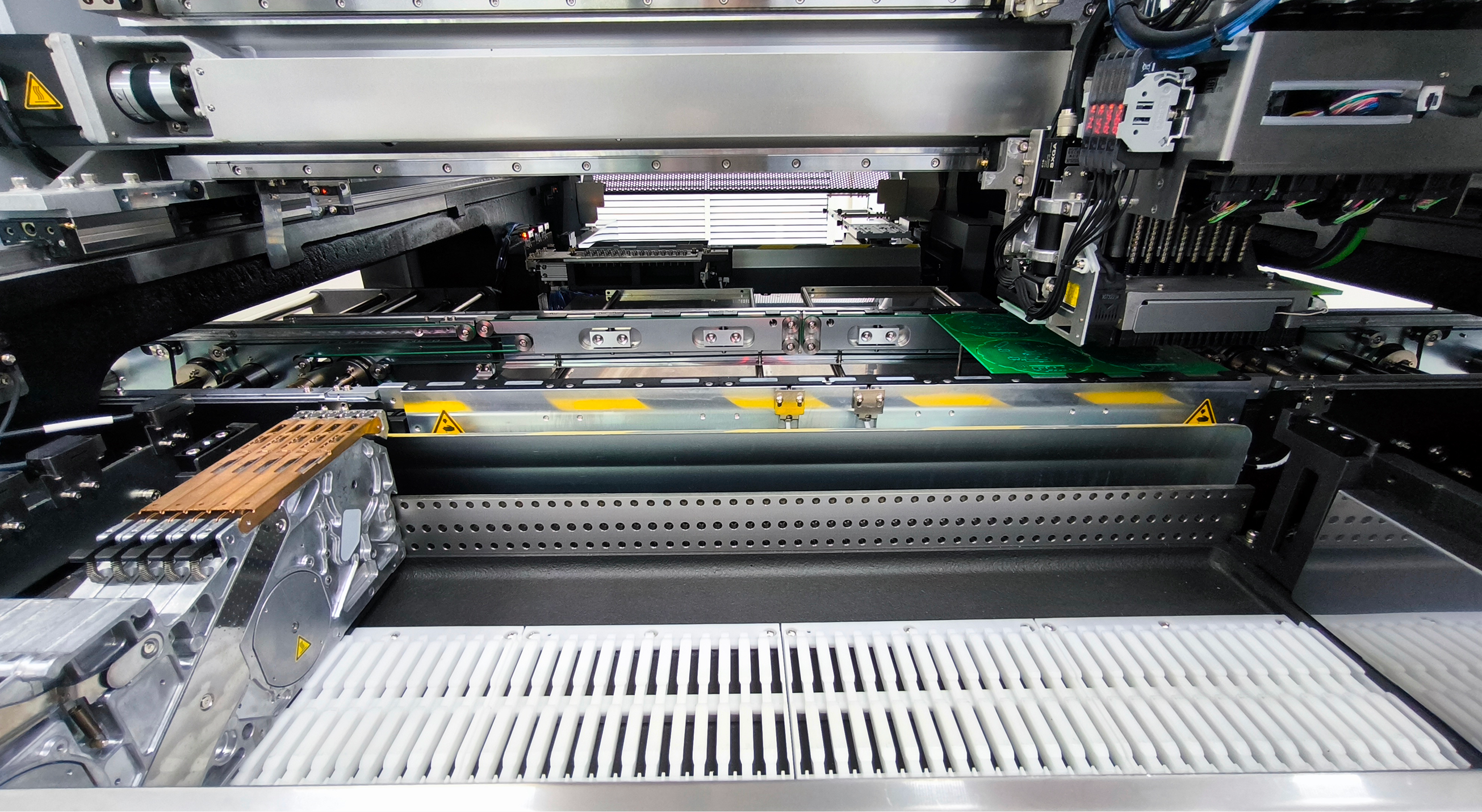

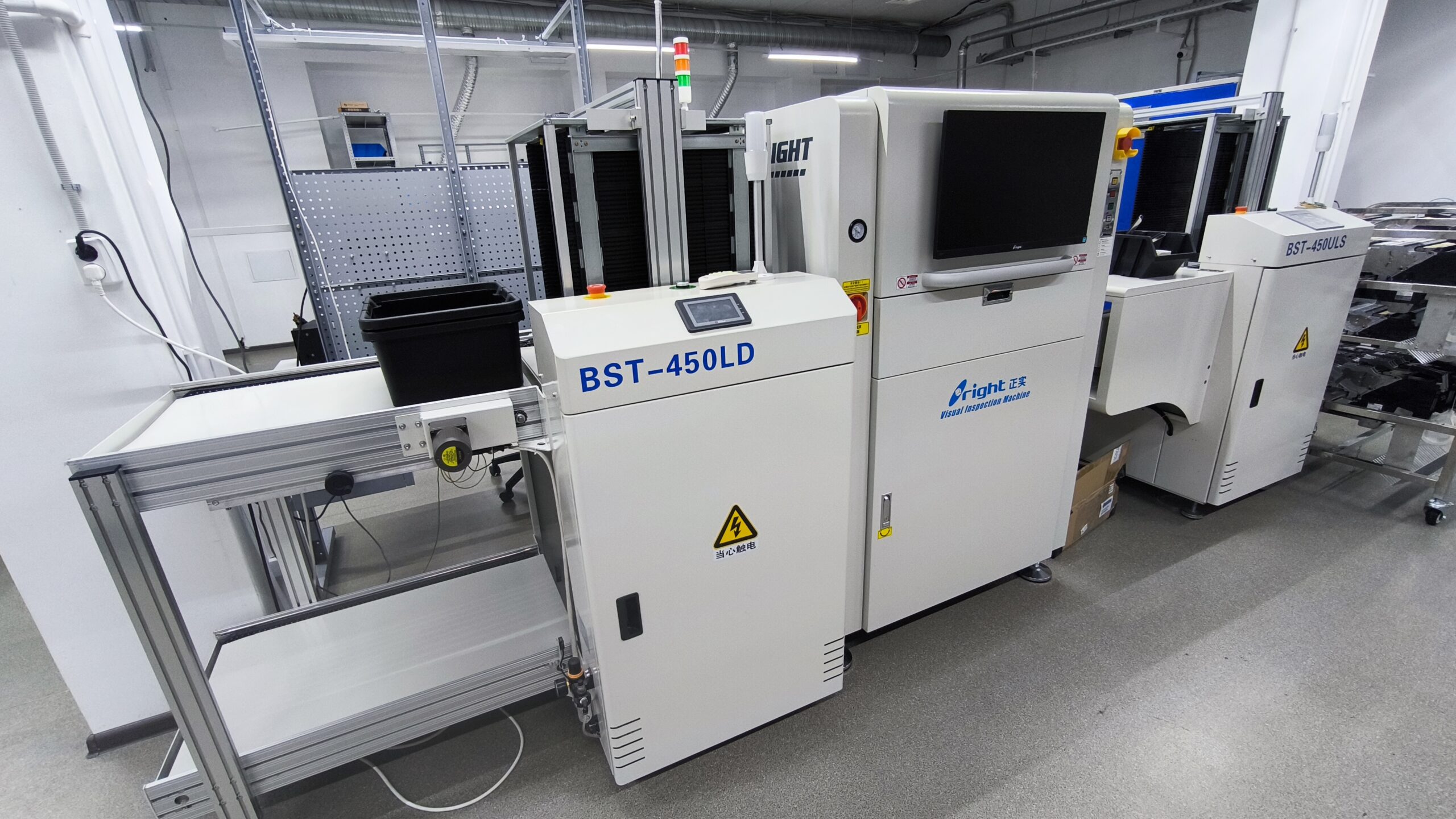

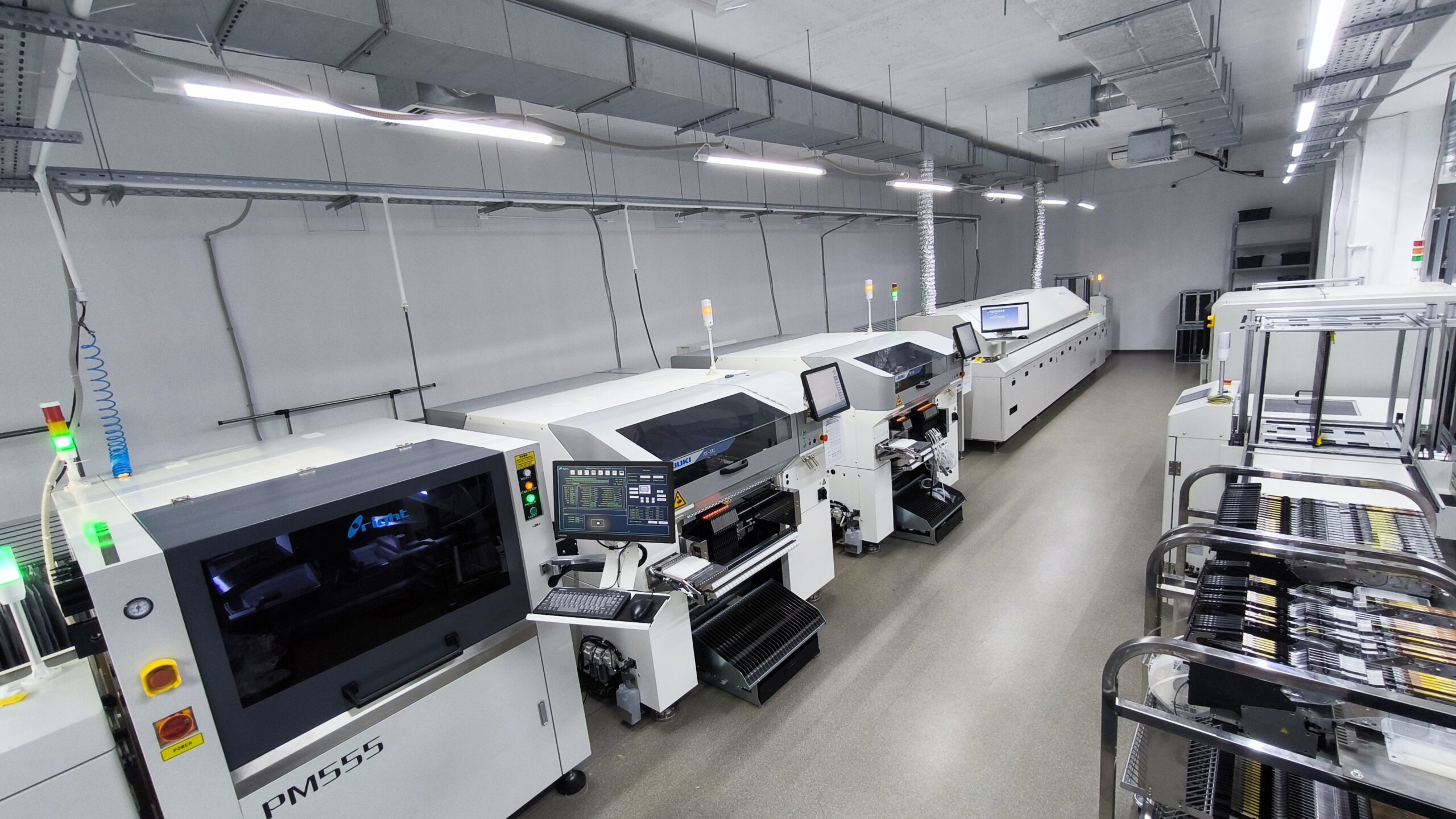

Монтаж печатных плат осуществляется на полностью автоматической линии поверхностного монтажа. В составе линии присутствует высокоточный трафаретный принтер, два установщика JUKI и конвекционная десятизонная печь. Контроль качества обеспечивается Автоматической линией Оптической Инспекции (АОИ)
Форматы работы
Мы предлагаем два варианта сотрудничества: срочный и серийный монтаж
Срочный монтаж
Пилотная партия, опытные образцы или крайне сжатые сроки сдачи проекта
-
ЗадачаПрототипы, единичные устройства
-
Срокиот 24 часов
-
Количество платот 1 шт
-
ДокументацияВ любом понятном виде:
- сборочный чертеж,
- спецификация;
- Gerber-файлы;
- Pick and Place (файл координат) -
КомплектующиеДопускаются:
- обрезки лент
- россыпь компонентов по согласованию -
Печатные платыГабаритные размеры:
мин: 50 мм x 50 мм
платы меньшего размера допустимы в мультизаготовке
макс: 350 мм x 450 мм
Технологические поля:
- Допускается отсутствие технологических полей
Реперные знаки:
- Допускается отсутствие реперных знаков
Мультизаготовка:
- Возможно использование единичных печатных плат
-
ТрафаретВ зависимости от сложности печатной платы.
Возможна работа без трафарета.
Серийный монтаж
Отработанный процесс с минимальным воздействием человеческого фактора. Требования от которых зависит качество, сроки и стоимость.
-
ЗадачаПилотная партия, серийный выпуск изделия.
-
Срокиот 10 рабочих дней
-
Количество платот 100 шт.
-
ДокументацияФайлы CAD, а также:
- сборочный чертеж,
- спецификация (BOM-файл),
- Pick and Place файл (желательно),
- гербер на заготовку (плату); -
КомплектующиеЖелательна заводская упаковка:
-катушки, паллеты, пеналы
По согласованию, возможны обрезки лент
Не допускаются:
- компоненты в виде россыпи -
Печатные платыГабаритные размеры:
мин: 50 мм x 50 мм
платы меньшего размера допустимы в мультизаготовке
макс: 350 мм x 450 мм
Технологические поля:
- Не допускается отсутствие технологических полей
Реперные знаки:
- Не допускается отсутствие реперных знаков -
ТрафаретыОбязательно использование трафарета.
